105x617 (147) nábojnice_č.23

2. 8. 2013

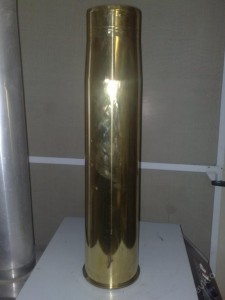

105x617 (147) _M150 MMJ -2-1-83_nábojnice_č.





pro kanón 105mm  M68(US) / Royal Ordnance L7 L/52 (GB)



This specification covers Case, Cartridge,ARMY MIL-C-46275A NOTICE 1: CASE, CARTRIDGE, 105MM, M150

Nábojnice do 105mm drážkovaného kanónu M68 (US verze britského kanónu L7) jako hlavní zbraně amerických tanků M48A5 Patton, M60 Patton a první verze M1 Abrams. Použitý je také u izraelských tanků Merkava Mk 1 a Mk 2 MBT .



105x617_m150-mmj--2-1-83--aukro-3110013600_2.jpg 105x617_m150-mmj--2-1-83--aukro-3110013600_4.jpg

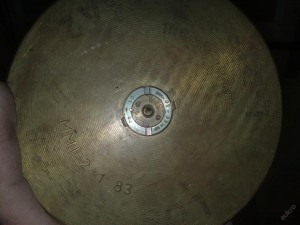

 dno: 105MM M150



          MMJ-2-1   83

zápalka : ELEC M 59   IGNITER

Z historie:

Tank M4 Sherman se 76mm kanónem M1 a M47 Patton vybavený drážkovaným 90mm kanónem byly nahrazeny prozatímním tankem M48 Patton, který sloužil ve službách americké armády do doby, než byl nahrazen prvním americkým hlavním bitevním tankem M60. Typ M48 byl hlavním bitevním tankem americké armády a námořní pěchoty během Vietnamské války, jeho poslední model, M48A5 byl modernizován a vybaven novým typem 105mm kanónu použitém později v tanku M60. Jedná se o celosvětově rozšířený britský typ L7 s výrazně přepracovaným závěrovým mechanizmem

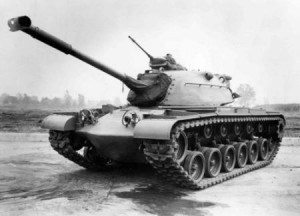

M48 Patton

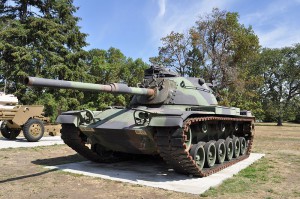

M60 Patton

Tank M60 Patton byl vyráběn americkou firmou Chrysler. První prototyp byl vyroben v roce 1958. Sériově se začal vyrábět v roce 1959. Do výzbroje byl zaveden v roce 1960.

Prvních 180 tanků bylo postaveno v závodě Delawere Defense Plant, poté se výroba přesunula do závodu Detroit Tank Plant. USA vyrobilo přibližně 15 000 kusů M60 pro své ozbrojené síly i pro vývoz. Základní verze jsou:

     M60 (výroba: 1959-1962)- Jednalo se jen o mezityp, postavený na základě nové korby a původní věže z tanku M48 Patton upravené pro instalaci nového kanónu M68 ráže 105mm

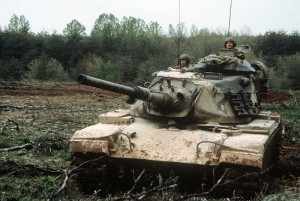

     M60A1 (výroba: 1962-1980)- Původní věž nahrazena novou, s lepší balistickou ochranou a větším vnitřním prostorem. Tank vybaven stabilizovaným kanónem, systémem řízení palby s optickým dálkoměrem a mechanickým počítačem. Během provozu dovybaven tepelným pláštěm hlavně, čističkou vzduchu s horním sáním a pasivním zařízením pro noční vidění.






     M60A2 (výroba: 1966-?)- Verze vyzbrojená 152mm kanónem M81 (stejně jako lehký tank M 551 Sheridan)umožňujícím vypouštění protitankových řízených střel MGM-51 Shillelagh. Bylo vyrobeno pouze 526 kusů.

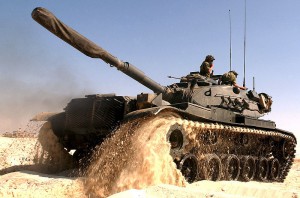

     M60A3 (výroba: 1978-1987)- Dále modernizovaný typ M60A1: nový systém řízení palby s laserovým dálkoměrem a digitálním balistickým počítačem, automatický protipožární systém, zadýmovací granátomety






Tank M60 Patton má pouze ocelový pancíř, což znamená, že posádka není moc dobře chráněná proti střelám, výbušninám či granátům. Protipožární systém a systém včasného varování zvyšují šance posádky na přežití. V zadní části věže je koš na různé věci (např. nádrže na palivo). Další faktor zvyšující pravděpodobnost přežití posádky je šikmý pancíř vepředu.

Kanón M68 ráže 105 mm s drážkovaným vývrtem hlavně. dokáže střílet většinu typů nábojů, a to:

HEAT (High Explosive Anti-Tank)

HESH (High Explosive Squash Head)

APDS (Armor Piercing Discarding Sabot)

APFSDS (Armor Piercing Fin Stabilized Discarding Sabot)

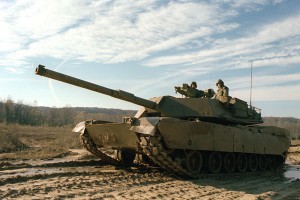

M1 Abrams

Hlavní bojový tank M1 Abrams je nástupce předchozího amerického tanku M60 Patton. Výrobcem tohoto tanku je firma General Dynamics, konkrétně její divize Land Systems. V konstrukci tanku je kladen důraz na ochranu posádky, vysokou přesnost (one shot, one kill) a vysokou pohyblivost. Americká armáda používá 3 verze tohoto tanku: M1 (původní verze), M1A1 (vylepšena byla především palebná síla a ochrana posádky, dnes nejpoužívanější verze) a M1A2 (bylo zdokonaleno elektronické vybavení). Tank je pojmenován po generálovi Creightonovi Abramsovi (americký generál ve Vietnamské válce).

Po neúspěšném americko-německém projektu MBT-70, uveřejnilo americké ministerstvo obrany požadavky na nový tank (leden 1973), který měl nahradit zastarávající tank M60 Patton. Ministerstvo obrany požadavky předalo firmám Chrysler a General Motors (červen 1973). Prototypy tanků byly pojmenovány symbolicky XM1 (jednička jako nástup nové generace).

Při konstrukci byly brány ohledy na nejnovější technologické poznatky a zkušenosti z předchozích bitev. Automatické nabíjení bylo odmítnuto jako nespolehlivé. Další člen posádky posiloval bojeschopnost tanku. Při vyřazení jiného člena posádky mohl v případě potřeby zastat jeho funkci. Absence automatického nabíjení také poskytla možnost oddělit munici od posádky posuvnou stěnou. Roku 1976 obě firmy ukončily práci na prototypech. I přes porušení požadavku na vznětový motor byl vybrán prototyp od firmy Chrysler vybavený plynovou turbínou.

První sériový tank byl vyroben 28. února 1980 ve výrobním závodě v Limě ve státě Ohio. Výroba se poté rozrostla i do výrobních závodů Arsenal Tank Plant v Detroitu. V březnu 1982 byl donucen Chrysler z ekonomických důvodů prodat výrobní linku a výrobní práva firmě General Dynamics (dnešní výrobce). Změna majitele se pozitivně projevila na množství produkovaných tanků; před prodejem z výrobních linek sjíždělo 30 tanků měsíčně. Po prodeji to bylo již 60, poté 70.

Verze M1 byla podle americké armády jen provizorním řešením, velmi brzy poté byla verze M1 vylepšena na verzi M1A1. Mezistupněm byla verze M1E1 - Enhanced. Byla určena pro otestování novinek, které měly být použity ve verzi M1A1.






Verze M1A1 měla potřebný 120mm kanón (kanón je původem z Německa, kde je vyráběn pod označením Rheinmetall L44; v USA je pak vyráběn v licenci jako M256). Mimo jiné byla vylepšena i pancéřová ochrana tanku, hlavně pak přidáním ochuzeného uranu do kritických částí pancíře, dále pak byla tato verze doplněna o nové elektronické vybavení a OPZHN (ochranu posádky proti zbraním hromadného ničení). Zlepšeny byly i jízdní vlastnosti. Hlavně byla verze M1A1 vybavena novým pérováním, vylepšenou převodovkou a lepšími tlumiči. Nejnápadnější změnou je ejektor na hlavni  (rozšířená část kanónu; zabraňuje horkým spalinám vniknout do prostoru posádky), pomocí kterého lze snadno rozlišit verzi M1A1 od verze M1. Nejvíce tanků Abrams americké armády je právě tato verze, ale v poslední době probíhá modernizace této verze na nejnovější verzi M1A2 (popř. M1A2 SEP).


Merkava

Při konstrukci tanku Merkava bylo vše podřízeno hledisku přežití posádky; motor je umístěn v přední části tanku a slouží tak jako dodatečná součást balistické ochrany, zatímco posádka může z poškozené Merkavy uniknout dveřmi v zadní části tanku. Díky silnému pancéřování a vysoké mobilitě je to jeden z nejlépe chráněných tanků na světě. Konstrukční tým, který vypracoval první verze tohoto tanku, vedl velitel izraelských tankových vojsk, Jisra'el Tal.

Je vyráběn v továrně v Tel ha-Šomeru umístěné na vojenské základně a většinu součástek vyrábějí firmy izraelského vojenského průmyslu jako jsou IMI, Elbit Systems, Soltam, atd.

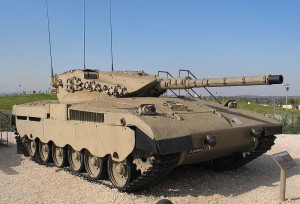

Merkava Mk 1



Tank Merkava Mk.1 je řazen mezi tanky 2½. poválečné generace. První prototyp tanku byl dokončen v roce 1974, tank byl zaveden do služby v dubnu 1979. Osádka tanku je čtyřčlenná ve standardním složení velitel tanku, střelec a nabíječ ve věži a řidič se stanovištěm v přední části korby. V levé části věže se nachází stanoviště nabíječe, v pravé části sedí stupňovitě za sebou střelec a velitel.



Hlavní výzbroj tanku tvořil ručně nabíjený kanón M64 L71A ráže 105 mm s drážkovaným vývrtem hlavně, později byl do tanku instalován americký kanón M68  ráže 105 mm vyráběný domácí společností IMI. Kanón je stabilizován ve dvou rovinách. Kanón M68 vychází z konstrukce původního britského kanónu L7A1. Hlaveň zůstala stejná, ve srovnání s britským kanonem byly modifikovány zejména mechanizmy pro uzamčení závěru kanónu a mechanizmus ukotvení hlavně. Hlaveň zbraně je vybavena pláštěm termické ochrany, minimalizující její nepatrný ohyb, například v důsledku změn teploty okolního prostředí. Otáčení věže tanku je zajišťováno elektrohydraulickým systémem, doplněným o nouzový ruční pohon. Izraelské pozemní síly používají v kanónu munici tříštivotrhavou (HE, High-Explosive), tříštivotrhavou s plastickou trhavinou a měkkou hlavou (HESH, High Explosive Squash Head) a munici s podkaliberní šípově stabilizovanou střelou s oddělitelnými vodícími prvky (APFSDS, Armor Piercing Fin Stabilizated Discarding Sabot), kanón však může rovněž využívat standardizovanou munici NATO.

Vezená zásoba munice činí 62 kusů, další 23 kusů munice může být vezeno v nákladovém prostoru. Zásoby munice jsou skladovány po dvou a po čtyřech v ochranných schránkách, pod úrovní prstence věže tanku. Zásobník pro uskladnění 6 ks pohotovostní zásoby munice se rovněž nachází pod úrovní věžového prstence.

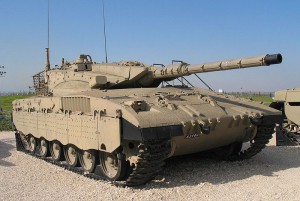

Merkava Mk 2



Merkava Mk 2 byl uveden do služby v roce 1983. Zavedl mnohá vylepšení čerpající ze zkušeností z bojů v Libanonu v roce 1982 a z bitev v Bejrútu, která byla zaměřena na městský boj a přežití posádky včetně vnitřního 60mm minometu. Se svou bojovou hmotností 63 tun patří k nejtěžším typům tanků zavedeným do výzbroje. Konstrukce a výzbroj tanku je stejně jako v případě Merkava Mk.1 optimalizována pro boj v městské zástavbě, tank je zároveň stejně však dobře schopen účinného boje s těžkou obrněnou technikou protivníka.



Minomet typu Soltam Commando ráže 60mm byl instalován interně ve věži tanku a je možno z něj vést střelbu z bojového prostoru osádky. V případě předchůdce tanku, typu Merkava Mk.1, se před střelbou musel minomet před střelbou nainstalovat vně tanku. U tanku zůstala zachována původní hlavní výzbroj-kanón M68 upravený společností IMI, ráže 105mm, s drážkovaným vývrtem hlavně. Kanon je stabilizovaný ve dvou rovinách a je vybaven termickou ochranou hlavně. Stejně jako v případě Merkavy Mk.1 je munice uschovávána v bezpečnostních schránkách po čtyřech kusech a podle potřeby nabíječem přesouvána do pohotovostního zásobníku na 6 nábojů. Elektrohydraulické ovládání věže zůstalo zachováno.

V roce 1995 se objevila zpráva o úvahách vyměnit dosavadní 105mm tankový kanón za kanón ráže 120mm, jaký používají tanky Merkava Mk 3. Zdá se však, že tato modifikace nebyla nikdy zavedena do výzbroje.
