88x570R (111) náboj tříštivý_č.16

17. 3. 2013

 88x570R (111) náboj tříštivý_č.16

pro: FlaK 18/36/37 L/56

            KwK 36 L/56







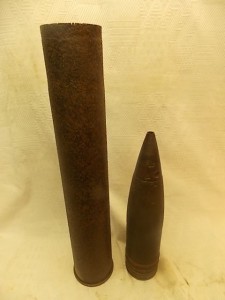

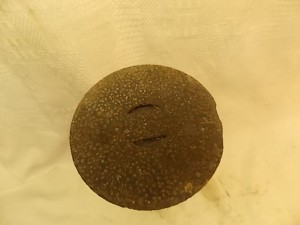

obrazek-1.jpg obrazek-2.jpg

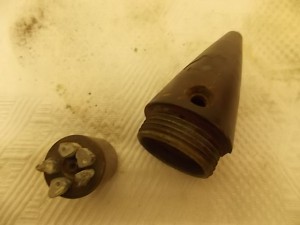

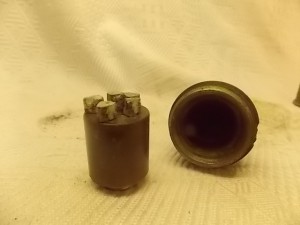

obrazek-3.jpg obrazek-4.jpg

Verze 88mm L/56

Délka hlavně: 4930 mm

            FlaK 18 - první verze

            FlaK 36 - první modernizace, umožňovala rychlejší manipulaci a lepší ovládání, některé kanóny byly vybaveny ochranným štítem pro obsluhu.

            FlaK 37 - další modernizace, byl vybaven systémem přenosu cílových údajů

            KwK 36 – tanková verze

Nábojnice 6347 ( 88 x 570R ) je plněna trubičkovým diglikolovým prachem (2,90 kg Digl.R.P.-KO-D 450x4,9/2,1 ) a má elektrický zápalkový šroub C/22.
Tělo střely je černé barvy , balistická kukla je černá s bílou špičkou, na těle je bíle šablonována série, data výro-by a označení kódu trhaviny (92).

Munice všech variant osmaosmdesátek byla tvořena jednotným nábojem, tj. střela byla zalisována v nábojnici a byla nabíjena jako celek.Střely byly prakticky totožné pro všechny varianty (s vyjímkou protiletadlových se zapalovači Zeit.Z.), naopak nábojnice představovaly markantní rozlišovací prvek jednotlivých typů kanónu.
Prakticky používaly jak Flak 18, 36 a 37, tak tankový kanón Kwk 36 jeden typ nábojnice (88x570R, dno 111,5mm),lišily se zápalkovým šroubem (Flak perkusní C/12,tankové elktrický C/22)- tudíž nebyly vzájemně zaměnitelné.

Munice pro 8.8cm L/56:

Náboj Panzergranatpatrone 39 Kw.K.36 – protipancéřový náboj se stopovkou a s trhavinou
Jednotný, protipancéřový náboj se stopovkou. Náboj se používá v boji jako nosič průbojného účinku zakončeného tříštivým efektem zejména proti tankům a jiným pancéřovaným cílům. Samotná střela je složena ze silnostěnného ocelového těla, které má dvě vodící obroučky, obsahuje 64g trhaviny H10 a ve dně je našroubován zapalovač Bd.Z.5127 se stopovkou. Na předním ogivalu těla střely je přiletovaná makarovova čepice na které je přilisována dutá plecho-vá balistická kukla

8,8 cm Pzgr. 40 (Panzergranate 40) – protipancéřový náboj se stopovkou bez trhaviny

8,8 cm náboj pro Flak 36 a 41 (Flugabwehrkanone).

Jednotný, protipancéřový náboj se stopovkou bez trhavinové náplně s tvrdým jádrem Určený proti pancéřovaným vzdušným i pozemním cílům. Náboj se používá v proti vzdušném boji jako nosič průbojného účinku, zejména proti pancéřovanému draku letadla. Samotné tělo střely je složeno z ocelového těla, které má dvě měděné vodící obroučky a ve svém dně sací dutinu se stopovkou a ve svém středu má uloženo karbidwolframové jádro přidržované plastickou čepičkou. Na těle je nasazena další část těla s sestřeďovacím nákružkem na kterém je přilisována dutá plechová balistická čepička .



8,8 cm Sprgr.Patr.L/4.5 (Kz) – tříštivý s hlavovým zapalovačem Zt.Z.s/30

(Sprenggranate Patrone Ladung/4.5 (Kz)) 8,8 cm náboj pro Flak 18; 36 a 37 (Flugabwehrkanone).

Tento nejrannější model , Flak 18, používal jednotnou hlaveň s délkou 56 ráží, v označení 88/L56.Protiletecký kanón, který měl dostřel až 10 600 m s kadencí 15 – 20 ran za minutu.

Jednotný, tříštivý bez stopovky s hlavovým mechanicky časovaným zapalovačem Zt.Z.s/30. Určený proti vzdušným cílům. Náboj se používá v proti vzdušném boji, jako nosič trhavého a střepinového účinku, zejména proti draku letadla a kabiny pilota. Samotné tělo střely je silnostěnné plněno Amatolem 40/60 s počinkou C/98 Np. Nábojnice značena 8,8 cm Flak 18 je plněna trubičkovým diglykolo-vým prachem (2,95kg Dig.R.P.500x4,5/2,75) nebo (2,55kg Ngl.R.P.495x5,5/2,75) a má úderníkový zápalkový šroub C/12.



8,8 cm Hlgr. 39 Flak –kumulativní protipancéřový

(Hohlladunggranate 39 Flak)

8,8 cm náboj pro Flak 18; 36 a 37 (Flugabwehrkanone), dále pro KwK (Kampfwagenkanone) a PaK. (Panzerabwehrkanone).

Jednotný, protipancéřový kumulativní náboj se stopovkou Trhavinovou náplní byl hexogen (H5). Určený proti pancéřovaným vzdušným i pozemním cílům. Náboj se používá v proti vzdušném a protitankovém boji jako nosič průpalného účinku, zejména proti pancéřovanému draku letadla. Samotné tělo střely je složeno z válcového ocelového těla střední síly, které má dvě FES vodící obroučky a ve dně nálitku přišroubovanou stopovku, přední ogival je dutý hliníkový s hlavovým zapalovačem. Kumulativní číška je polokulovitého tvaru s prodlouženým dutým nástavcem usměrňující plamen roznětky do centrální trubice na jejímž dně je rozbuška 3001 a počinka č.40. Na dně střely je vyrovnávací skleněná vložka.

Nábojnice značena 8,8 cm Flak 18 je plněna trubičkovým diglykolovým pra-chem (2,95kg Dig.R.P.500x4,5/2,75) nebo nitroglycerinovým prachem (2,55kg Ngl.R.P.495x5,5/2,75) a má úderníkový zápalkový šroub C/12.


8,8 cm Pzgr.39 nebo 39-1 Patr. 41 - protipancéřový náboj s trhavinou a se stopovkou

(Panzergranate 39 Patrone 41)

8,8 cm náboj pro Flak 36 a 41 (Flugabwehrkanone).

Jednotný, protipancéřový náboj se stopovkou v zapalovači a s trhavinovou náplní Určený proti pancéřovaným vzdušným i pozem-ním cílům. Náboj se používá v proti vzdušném boji jako nosič průboj-ného účinku zakončeného tříštivým efektem, zejména proti pancéřo-vanému draku letadla. Samotné tělo střely je složeno ze silnostěnné-ho ocelového těla, které má dvě měděné vodící obroučky a ve svém dně namontovaný zapalovač se stopovkou na předním ogivalu těla střely je přilisována makarova čepice na které je přilisována dutá ple-chová balistická čepička .

Nábojnice značena 8,8 cm Flak 41 je plněna trubičkovým gudulovým prachem (5,5 kg GU.R.P.740x4,2/1,5) a má elektrický zápalkový šroub C/22.

Zdroj: Václav Bilický – Munice Německo WW2



flak18-36.jpg  bundesarchiv_bild_183-j14953-_sizilien-_panzer_vi_-tiger_i-.jpg

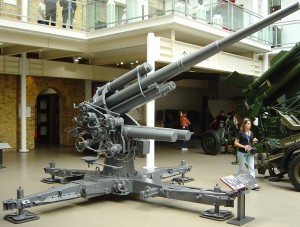

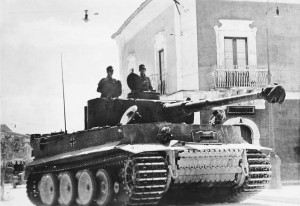

Flak18-36.jpg                                                           PZ VI Tiger



flakarticle_dmouritzsen36.jpg             german-88mm-shell-1936-shel.jpg

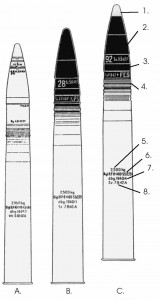

8,8cm Sprgr.Patr.L/4.5
