88x570R (111) náboj průbojný_č.15

19. 1. 2013

88x570R (111) náboj průbojný_č.15

pro:  FlaK 18/36/37 L/56





          KwK 36 L/56

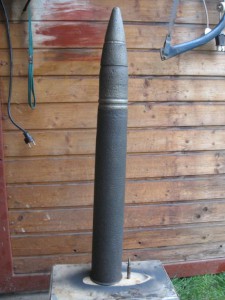

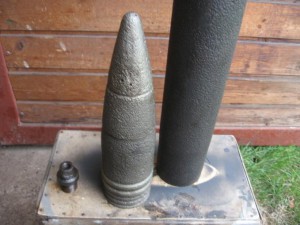

naboj-tiger-1-protipancer--c.2691635414.jpeg naboj-tiger-1-protipancer--c.2691635414_2.jpeg

Verze 88mm L/56

Délka hlavně: 4930 mm

            FlaK 18 - první verze

            FlaK 36 - první modernizace, umožňovala rychlejší manipulaci a lepší ovládání, některé kanóny byly vybaveny ochranným štítem pro obsluhu.

            FlaK 37 - další modernizace, byl vybaven systémem přenosu cílových údajů

            KwK 36 – tanková verze

Nábojnice 6347 ( 88 x 570R ) je plněna trubičkovým diglikolovým prachem (2,90 kg Digl.R.P.-KO-D 450x4,9/2,1 ) a má elektrický zápalkový šroub C/22.
Tělo střely je černé barvy , balistická kukla je černá s bílou špičkou, na těle je bíle šablonována série, data výro-by a označení kódu trhaviny (92).

Munice všech variant osmaosmdesátek byla tvořena jednotným nábojem, tj. střela byla zalisována v nábojnici a byla nabíjena jako celek.Střely byly prakticky totožné pro všechny varianty (s vyjímkou protiletadlových se zapalovači Zeit.Z.), naopak nábojnice představovaly markantní rozlišovací prvek jednotlivých typů kanónu.
Prakticky používaly jak Flak 18, 36 a 37, tak tankový kanón Kwk 36 jeden typ nábojnice (88x570R, dno 111,5mm),lišily se zápalkovým šroubem (Flak perkusní C/12,tankové elktrický C/22)- tudíž nebyly vzájemně zaměnitelné.

Munice pro 8.8cm L/56:

Náboj Panzergranatpatrone 39 Kw.K.36 – protipancéřový náboj se stopovkou a s trhavinou
Jednotný, protipancéřový náboj se stopovkou. Náboj se používá v boji jako nosič průbojného účinku zakončeného tříštivým efektem zejména proti tankům a jiným pancéřovaným cílům. Samotná střela je složena ze silnostěnného ocelového těla, které má dvě vodící obroučky, obsahuje 64g trhaviny H10 a ve dně je našroubován zapalovač Bd.Z.5127 se stopovkou. Na předním ogivalu těla střely je přiletovaná makarovova čepice na které je přilisována dutá plecho-vá balistická kukla

8,8 cm Pzgr. 40 (Panzergranate 40) – protipancéřový náboj se stopovkou bez trhaviny

8,8 cm náboj pro Flak 36 a 41 (Flugabwehrkanone).

Jednotný, protipancéřový náboj se stopovkou bez trhavinové náplně s tvrdým jádrem Určený proti pancéřovaným vzdušným i pozemním cílům. Náboj se používá v proti vzdušném boji jako nosič průbojného účinku, zejména proti pancéřovanému draku letadla. Samotné tělo střely je složeno z ocelového těla, které má dvě měděné vodící obroučky a ve svém dně sací dutinu se stopovkou a ve svém středu má uloženo karbidwolframové jádro přidržované plastickou čepičkou. Na těle je nasazena další část těla s sestřeďovacím nákružkem na kterém je přilisována dutá plechová balistická čepička .

8,8 cm Sprgr.Patr.L/4.5 (Kz) – tříštivý s hlavovým zapalovačem Zt.Z.s/30

(Sprenggranate Patrone Ladung/4.5 (Kz)) 8,8 cm náboj pro Flak 18; 36 a 37 (Flugabwehrkanone).

Tento nejrannější model , Flak 18, používal jednotnou hlaveň s délkou 56 ráží, v označení 88/L56.Protiletecký kanón, který měl dostřel až 10 600 m s kadencí 15 – 20 ran za minutu.

Jednotný, tříštivý bez stopovky s hlavovým mechanicky časovaným zapalovačem Zt.Z.s/30. Určený proti vzdušným cílům. Náboj se používá v proti vzdušném boji, jako nosič trhavého a střepinového účinku, zejména proti draku letadla a kabiny pilota. Samotné tělo střely je silnostěnné plněno Amatolem 40/60 s počinkou C/98 Np. Nábojnice značena 8,8 cm Flak 18 je plněna trubičkovým diglykolo-vým prachem (2,95kg Dig.R.P.500x4,5/2,75) nebo (2,55kg Ngl.R.P.495x5,5/2,75) a má úderníkový zápalkový šroub C/12.

8,8 cm Hlgr. 39 Flak –kumulativní protipancéřový

(Hohlladunggranate 39 Flak)

8,8 cm náboj pro Flak 18; 36 a 37 (Flugabwehrkanone), dále pro KwK (Kampfwagenkanone) a PaK. (Panzerabwehrkanone).

Jednotný, protipancéřový kumulativní náboj se stopovkou Trhavinovou náplní byl hexogen (H5). Určený proti pancéřovaným vzdušným i pozemním cílům. Náboj se používá v proti vzdušném a protitankovém boji jako nosič průpalného účinku, zejména proti pancéřovanému draku letadla. Samotné tělo střely je složeno z válcového ocelového těla střední síly, které má dvě FES vodící obroučky a ve dně nálitku přišroubovanou stopovku, přední ogival je dutý hliníkový s hlavovým zapalovačem. Kumulativní číška je polokulovitého tvaru s prodlouženým dutým nástavcem usměrňující plamen roznětky do centrální trubice na jejímž dně je rozbuška 3001 a počinka č.40. Na dně střely je vyrovnávací skleněná vložka.

Nábojnice značena 8,8 cm Flak 18 je plněna trubičkovým diglykolovým pra-chem (2,95kg Dig.R.P.500x4,5/2,75) nebo nitroglycerinovým prachem (2,55kg Ngl.R.P.495x5,5/2,75) a má úderníkový zápalkový šroub C/12.


8,8 cm Pzgr.39 nebo 39-1 Patr. 41 - protipancéřový náboj s trhavinou a se stopovkou

(Panzergranate 39 Patrone 41)

8,8 cm náboj pro Flak 36 a 41 (Flugabwehrkanone).

Jednotný, protipancéřový náboj se stopovkou v zapalovači a s trhavinovou náplní Určený proti pancéřovaným vzdušným i pozem-ním cílům. Náboj se používá v proti vzdušném boji jako nosič průboj-ného účinku zakončeného tříštivým efektem, zejména proti pancéřo-vanému draku letadla. Samotné tělo střely je složeno ze silnostěnné-ho ocelového těla, které má dvě měděné vodící obroučky a ve svém dně namontovaný zapalovač se stopovkou na předním ogivalu těla střely je přilisována makarova čepice na které je přilisována dutá ple-chová balistická čepička .

Nábojnice značena 8,8 cm Flak 41 je plněna trubičkovým gudulovým prachem (5,5 kg GU.R.P.740x4,2/1,5) a má elektrický zápalkový šroub C/22.

Zdroj: Václav Bilický – Munice Německo WW2



88mm kanón FlaK se stal významnou zbraní nacistického Německa v druhé světové válce. Původně protiletadlový kanón našel v době války široké uplatnění Pro svou účinnost byl kanón v pozměněné podobě instalován pod označením 8,8cm-KWK 36 L/56 do tanků PZ-VI Tiger.

88mm L/56 kanón FlaK  (Flugzeugabwehrkanone) se stal významnou zbraní nacistického Německa v druhé světové válce. Původně protiletadlový kanón našel v době války široké uplatnění Pro svou účinnost byl kanón v pozměněné podobě instalován pod označením 8,8cm-KwK 36 L/56 do tanků Tiger.

FlaK 18, 36 a 37 byl zároveň používán jako protitankový, proto používal stejnou munici jako PZ Vi Tiger (průbojnou a tříštivotrhavou). Vyjímku tvořil 88mm náboj L/56 FlaK 18/36/37 s časovačem (Zeitzünder S/30;S/30*1; S/30 Fg) pro nastavení exploze ve výšce.

Změna nastala až u 88mm L/71, kdy byl vedle protiletadlového FLaKu 41, tankového KwK 43 (PZ VI-II Koenigstiger) vyráběn také protitankový PaK 43.

flak18-36.jpg  bundesarchiv_bild_183-j14953-_sizilien-_panzer_vi_-tiger_i-.jpg

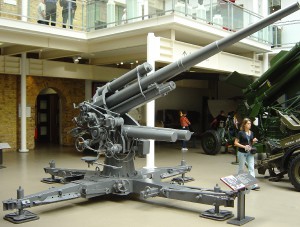

Flak18-36.jpg                                                       PZ VI Tiger



88mm_kwk-36_pzvi_427px-8-8_cm_panzergranatpatrone_39_kw.k._36.jpg  2454815408_88mm_protipancerovy.jpg

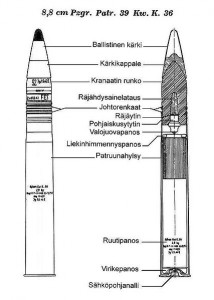

8,8 cm Pzgr.39                                                    Nakládání munice do tanku Tiger









Komentáře

Přidat komentář

Přehled komentářů

8,8 cm náboj pro Flak 36 a 41 (Flugabwehrkanone).

(Petr, 15. 1. 2014 22:18)

"8,8 cm náboj pro Flak 36 a 41 (Flugabwehrkanone). "
nemela 41 jinou strelu nez 36 ?
dale se zde pise o pouziti munice "8,8 cm náboj pro Flak 18; 36 a 37 (Flugabwehrkanone), dále pro KwK (Kampfwagenkanone) a PaK. (Panzerabwehrkanone). "
o ktery PaK se jedna ? ted si zaden nevybavuji se stejnou munici. dikec.

Re: 8,8 cm náboj pro Flak 36 a 41 (Flugabwehrkanone).

(Dieter, 5. 3. 2014 14:34)

Ano , 8,8cm triestiva strela pre Flak41, je ina ako pre Flak18.
Spodna cast pod tesniacimi kruzkami je predlzena, trocha konicka ako aj pri 8,8cm KwK43, len ma uzke tesniace kruzky.

Upřesnění

(Biden, 20. 2. 2013 19:00)

Panzergranatpatrone 39 Kw.K.36
Jednotný, protipancéřový náboj se stopovkou. Náboj se používá v boji jako nosič průbojného účinku zakončeného tříštivým efektem zejména proti tankům a jiným pancéřovaným cílům. Samotná střela je složena ze silnostěnného ocelového těla, které má dvě vodící obroučky, obsahuje 64g trhaviny H10 a ve dně je našroubován zapalovač Bd.Z.5127 se stopovkou. Na předním ogivalu těla střely je přiletovaná makarovova čepice na které je přilisována dutá plecho-vá balistická kukla .
Nábojnice 6347 ( 88 x 570R ) je plněna trubičkovým diglikolovým prachem (2,90 kg Digl.R.P.-KO-D 450x4,9/2,1 ) a má elektrický zápalkový šroub C/22.
Tělo střely je černé barvy , balistická kukla je černá s bílou špičkou, na těle je bíle šablonována série, data výro-by a označení kódu trhaviny (92).

Re: Upřesnění

(forestanimal, 23. 2. 2013 15:53)

Dobrý den.
Děkuji za informace. Opět - budu je postupně uplatňovat, ale bude to chtít čas a od Vás trpělivost s mou pomalostí (mám málo volného času).
Ale díky za účast na tomto fóru.
S pozdravem Srnec

Jak se liší náboje

(Klarkon, 10. 2. 2013 16:37)

Zajímalo by mě, jak jste poznal, že tento náboj pochází zrovna z tanku Tiger a ne z FlaKu jako druhá 8,8cm co vlastníte a naopak.

Re: Jak se liší náboje

(forestanimal, 15. 2. 2013 22:35)

Dobrý den.
Určit co pochází z čeho někdy nelze. FLaK s L/56 měl stejnou munici jako Tiger nebo PaK. Vyjímku tvoří náboj 88mm náboj L/56 FlaK 18/36/37 s časovačem pro nastavení exploze ve výšce (nepoužitý a hlavně nekopaný viz doplněné foto u FLaKu). Jinak stránky mám v úplném začátku, vlastním 3 náboje 88mm L/56, mám ještě nezveřejněný náboj se šrapnelem, takže jsem sice udal jeden typ stroje k náboji, ale do textu chci uvádět i ostatní typy. To co jsem doposud zveřejnil byl spíše pokus a učení se se stránkami. takže to není ani u zveřejněných článků konečný text. Jinak stejný problém bych měl i u nábojnice 88mm L/71, stejná nábojnice byla u FLaKu, PaKu, i v Koenigstigeru. Nebo kanón D25 - nábojnice co vlastním mohla být v tanku, tak i pro kanón. A u 37mmHotchkissů mám úplný hokej, co do čeho (Itálie, Francie, Německo) ... Takže ten text s Tigerem raději opravím na obecné určení a díky za upozornění.
S pozdravem
fa

Re: Re: Jak se liší náboje

(Klarkon, 17. 2. 2013 14:18)

Munice všech variant osmaosmdesátek byla tvořena jednotným nábojem, tj. střela byla zalisována v nábojnici a byla nabíjena jako celek.Střely byly prakticky totožné pro všechny varianty (s vyjímkou protiletadlových se zapalovači Zeit.Z.), naopak nábojnice představovaly markantní rozlišovací prvek jednotlivých typů kanónu.
Prakticky používaly jak Flak 18, 36 a 37, tak tankový kanón Kwk 36 jeden typ nábojnice (88x570R, dno 111,5mm),lišily se zápalkovým šroubem (Flak perkusní C/12,tankové elktrický C/22)- tudíž nebyly vzájemně zaměnitelné.
88 mm Flak 41 se naopak vyznačoval delší úzkou nábojnicí (88x855R, dno 123,2mm, záp.šr.C/22), a kanón 8,8cm Kwk 43/PaK.43 měl nábojnice dlouhé (88x822R, dno 146mm, záp.šr.C/22) ale i většího průměru.
Tyto rozdíly v nábojnicích byly způsobeny větší prachovou náplní nutnou pro dosažení vyšší úsťové rychlosti a většího výkonu zbraně.
Rozlišit nábojnice 88x570R je samozřejmě snadné pokud je zachována šablonace, značení dna a nebo je zachován zápalkový šroub-i na zkorodovaném el.C/22 je patrný středový kontakt.
Náboje 37x94R Hotchkiss používaly a vyráběly nejn vámi uváděné státy, ale spousta dalších, např. USA, Rusko i R-U. Důležité je značení dna nábojnice. Sbírání nábojů je zkrátka neustálé hledání informací - a některé se přes veškerou snahu nepodaří identifikovat.
Zde je možné si stáhnout mnoho užitečných předpisů na něm.munici :
http://www.lexpev.nl/manuals/germanyold.html
Tady jsou USA předpisy, včetně na německou,italskou,japonskou a britskou munici :
http://www.lexpev.nl/manuals/unitedstates.html
Dobrá stránka s dnovým značením 1.války :
http://ator1149.home.xs4all.nl/wfm/ww1/ammunition2.html

Re: Re: Re: Jak se liší náboje

(forestanimal, 22. 2. 2013 21:05)

Dobrý den.
Děkuji za doplňující informace. použiji je i jinde u jiných nábojů - bude to jen nějaký čas trvat. Ale budu Vám vděčný i za pozdější připomínky.
S pozdravem
Srnec
