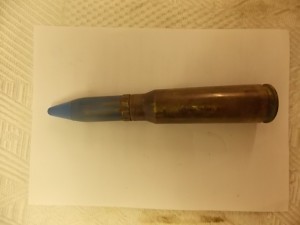

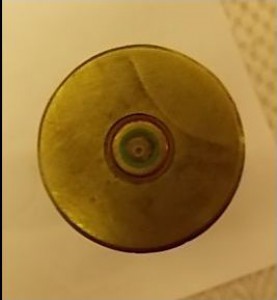

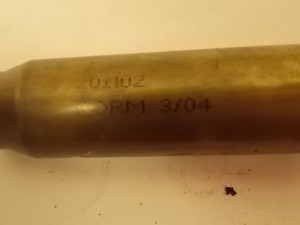

20x102B (29,3)_NS_č.21

pro: PL-20 Plamen

        M61 Vulcan

        M197 Gatling

        M39

M61 Vulcan (šestihlavňový automatický kanón)

Typ      Šestihlavňový rotační kanón typu Gatling

Používán od: 1959–dosud

Největší uživatel: USA/NATO

Navržen v r.1946.

Výrobce nyní: General Electric

Základní údaje:

Délka: 1 827 mm

M61A1: hmotnost 112 kg (bez nabíjecího systému)

M61A2: hmotnost 92 kg (bez nabíjecího systému)

M61 Vulcan je 20mm hydraulicky nebo pneumaticky ovládaný, šestihlavňový, vzduchem chlazený, elektricky odpalováný rotační kanón typu Gatling s extrémně vysokou kadencí.

M61 (v různých úpravách) byly základním kanonovým vybavením amerických vojenských letadel po dobu 50 let. M61 původně vyráběla společnost General Electric, v současnosti jej vyrábí firmoa General Dynamics.

Z historie.

V roce 1945 byl armádou firmě Johnson Automatics zadán úkol, aby prověřila možnosti Gatlingova principu. Z vojenského muzea si půjčili zbraň z roku 1903. Ke zbrani s deseti hlavněmi ráže .45 palce připojili elektromotor. (Což ovšem nebylo nijak originální, neboť sám Richard J. Gatling se v roce 1893 pokoušel právě díky použití elektrického pohonu přesáhnout kadenci 3 000 ran za minutu.) V roce 1946 bylo dosaženo u tohoto muzeálního exponátu kadence 5 000 ran za minutu. V roce 1948 získává firma General Electric smlouvu na předběžnou konstrukci zbraně s pěti hlavněmi. Do vývoje se zapojuje i letectvo Spojených států. V září 1950 mají zbraň s rychlostí střelby 6 000 ran za minutu. Projekt vyúsťuje v šestihlavňový 20 mm kanón M61 Vulcan, respektive v jeho modernizovanou verzi M61A1 Vulcan.

Kanón M61A1 Vulcan má ráži 20 mm, šest hlavní, je poháněn vnějším zdrojem, hydromotorem nebo elektromotorem. Nejdříve používal zásobování nábojovým pásem, to bylo ale pro malou spolehlivost brzy nahrazeno podáváním bezpásovým. Rychlost střelby dosahovala 6 600 ran za minutu. Zásobník má tvar válce, náboje jsou v něm uloženy střelami směrem k jeho ose. Osou zásobníku prochází rotor se šroubovým vybráním pro náboje. Otáčením rotoru se náboje posouvají k ústí zásobníku, kde jsou odebírány dopravníkem. Ten je unáší ke kanónu. Vystřelené nábojnice jsou opět přebírány dopravníkem (některé typy Gatlingů vystřelené nábojnice přímo vyhazují mimo letoun) a přemístěny zpět do zásobníku. Zezadu, do jeho zadní části, která se uvolnila o náboje cestující ke zbrani. Kanón má (tak jako většina Gatlingů) elektrický spouštěč, z důvodu rychlého zastavení rotace svazku po přerušení střelby je vybaven brzdou. Vyzbrojeny jsou jím letouny F-4 (E/EJ/F), F-14, F-15, F-16, F/A-18, F-22 (M61A2), F-105, F-111, A-7D, AC-130, B-58, B-52. U letadel, která nemohla mít Vulcan vestavěn, mohl být nošen jako podvěs. Pohon byl zajišťován náporovou turbínou. Ve výzbroji je přes třicet let. Během války ve Vietnamu mu na konto připadla jedna třetina z celkovém počtu sestřelů a to byla kanóny opatřena jen malá část amerických letadel!

M61A1 je o pět kg lehčí než.20mm kanón GAU-4 s interním pohonem automatiky využívajícím impuls prachových plynů odebíraných z hlavně, v tomto případě ze tří hlavní (z celkem šesti, z hlavně číslo dvě až čtyři). Nosily ho i letouny F-106 Delta Dart.

Od M61A1 je odvozen 20 mm tříhlavňový kanón M 197. Jsou jím vyzbrojeny vrtulníky AH-1S/F Cobra, ale používá se také v podvěsném kontejneru GPU-2/A. Používá stejnou munici, také většina konstrukčních dílů je převzata z M61A1. Maximální kadence je 3 000 ran za minutu. Většinou však bývá seřízen na kadenci pod 1 500 ran za minutu. V případě zásobování nábojovým pásem se kadence seřizuje na 750 ran za minutu.

Jako nevýhoda zbraní pracujících na Gatlingově principu je uváděno, že své maximální kadence dosahují až po určité době, kterou potřebují pro rozběh rotace svazku na maximální úhlovou rychlost. Rozběh trvá od 0,3 do 0,55 sekundy, dle typu zbraně. Ovšem střílejí od začátku této doby. Kadence kanónu GŠ-23 (dvě hlavně, ráže 23 mm, výzbroj MiGu-21, 23) 3 000 ran za minutu dosahuje M61A1 Vulcan před 0,2 sekundy a dále zrychluje na svých 6 000 - 6 600 ran/min. Gatlingy jsou díky více hlavním těžší a díky externímu pohonu rozměrnější. Předností je vysoká kadence, dlouhá životnost, vynikající spolehlivost.

Tabulka TTD nejčastěji používaných leteckých kanónů pracujících na Gatlingově principu:

Phalanx CIWS – (M61 Vulcan řízený a ovládaný radarem)

Používán od::  1980–dosud

Hlavní uživatelé: námořní lodě

Výrobce:  General Dynamics (nyní Raytheon)

Váha: 5.700 kg, pozdější verze 6.200 kg

Délka hlavní: Typ 0 a 1  L/76   (.1520 mm / 59.8 in)

Typ 1B   L/99 (1.981 mm / 78.0 in)

Výška:  4.7m (15 ft 5.0 in)

Obsluha: při střelbě automat, obsluha na doplňování zásobníku

Shell: • Naval: Armor-piercing tungsten penetrator rounds with discarding sabots.

• Land: High-Explosive Incendiary Tracer, Self-Destruct.

Elevation        • Block 0: -10°/+80°

• Block 1: -20°/+80°,  (Rate of elevation: 86°/sec for Block 0/1)

• Block 1B: -25°/+85°  (Rate of elevation: 115°/sec)

M39 (jednohlavňový automatický kanón)

Typ: jednohlavňový automatický kanón

Používán od: 1952 – dosud

Výrobce: Pontiac, Ford, aj.

Varianty:  M39, M39A1, M39A2, M39A3

Váha: 80.9 kg (178.5 lb)

Délka: 1.83 m

Kadence: 1,500 rpm

Rychlost střely: 1,030 m/s (3,300 ft/s)

M 197 (tříhlavňový automatický kanón)

Používán od:  1967 -dosud

Uživatelé: United States Marine Corps

Výrobce:  General Dynamics Armament Systems

Tříhlavňový autokanón s elrktrickým pohonem a elektrickým odpalem.

Od M61A1 je odvozen 20 mm tříhlavňový kanón M 197. Jsou jím vyzbrojeny vrtulníky AH-1S/F Cobra, ale používá se také v podvěsném kontejneru GPU-2/A. Používá stejnou munici, také většina konstrukčních dílů je převzata z M61A1. Maximální kadence je 3 000 ran za minutu. Většinou však bývá seřízen na kadenci pod 1 500 ran za minutu. V případě zásobování nábojovým pásem se kadence seřizuje na 750 ran za minutu.

Letecký podvěsný kanonový kontejner - komplet PL-20  „Plamen“

Komplet PL-20 je soubor výrobků zahrnující letecký zbraňový systém a pozemní příslušenství.

Zbraňový systém ráže 20x102 mm tvoří letecký kanon ZPL-20, letecký kontejner KPL-20, letecká munice MPL-20 (náboje TP, TP-T, API-T, HEI), pyronábojka PYR-20 a článek nábojového pásu P-20. Pozemní příslušenství tvoří plnička nábojového pásu PLN-20, pozemní kontrolní zařízení LUN 2469, rektifikační dalekohled RD 20-460, montážní stojan kanonu, montážní stojan kontejneru, sada náhradních dílů 1:1, 1:3 a sada nářadí.

Letecký kanon ZPL-20 je vysokokadenční dvouhlavňový elektricky řízený automatický kanon, který je pro leteckou aplikaci uložen spolu s nábojovou schránkou a řídicí elektronikou v leteckém kontejneru KPL-20. Kontejner umožňuje zavěšení na závěsníku NATO a elektricky je standardně propojen s řídicím palubním počítačem letounu.

Komplet PL-20 umožňuje střelbu na vzdušné cíle – určen ke vzdušné bojové činnosti nebo k ochraně letounu a pozemní cíle – k podpoře bojové činnosti nebo k ochraně pozemních vojsk, ve všech povolených režimech letu.

Pozemní příslušenství kompletu PL-20 je určeno zejména k předletové přípravě a poletové kontrole kompletu PL-20 a dále k jeho údržbě, dopravě a skladování. Kanon ZPL-20 a munice MPL-20 jsou využitelné i pro pozemní aplikace. K tomuto užití může být kanon integrován na pevné i mobilní platformy. Všechny části kompletu PL-20 byly v roce 2004 certifikovány pro používání ve vojenském letectví v souladu s mezinárodními standardy STANAG a MIL. Munice je kompatibilní s municí řady M39 / M56 / M61A.

Na základě kontrolních a uživatelských zkoušek byl komplet PL-20 integrován do výzbroje letounu L159 a následně zaveden do užívání v armádě České republiky.

Komplet PL-20

Hmotnost kompletu: max. 229 kg

Délka  3 260 mm

Munice           20x102 mm

Kapacita nábojové schránky          210 kusů

Princip iniciace zápalek      elektricky

Letecký kanon ZPL-20

Kadence – nízká / vysoká               780 ± 50 min-1 / 2 600 ± 100 min-1

Princip zbraně          sdružené závěry, pohon odběrem plynů

Délka  2 000 mm

Šířka   177 mm

Výška 222 mm

Hmotnost       68 ± 1 kg

Úsťová rychlost         1 020 +43 -20 m.s-1

Napnutí za letu          třikrát, pyrotechnicky

Životnost        6 000 výstřelů

Letecký kontejner KPL-20

Délka  2 725 mm

Průměr           400 mm

Hmotnost       95,5 ± 2 kg

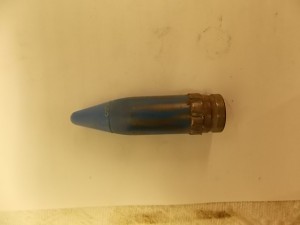

Letecká munice 20x102

Hmotnost náboje      262 g

Maximální délka náboje       168 mm

Hmotnost střely         101 ± 1,3 g

Hmotnost prachové náplně 39 g

Průměrná rychlost střely V10 (V23)           1 041 ±15 m.s-1 (1030 ±15 m.s-1)

Typy střel:  HEI, API-T, TP, TP-T

Zdroj:
www.valka.cz

wikipedie

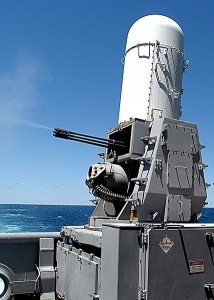

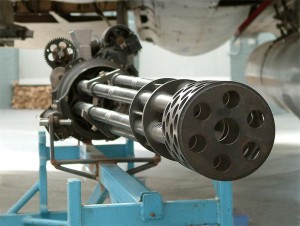

M 61 Vulcan                                                                   Phalanx

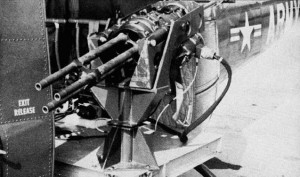

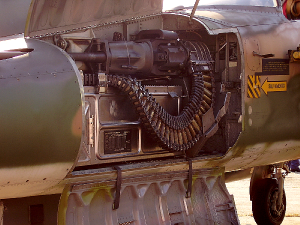

Gatling M197                                                                  M39A2

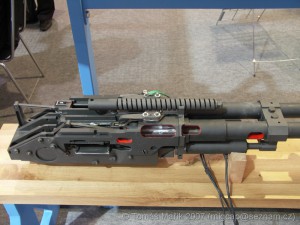

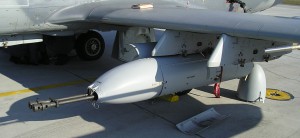

PL-20 Planen kontejner                                              PL-20 Planen
