88x570R (111) náboj tříštivý s časovým zapalovačem_č.17

19. 1. 2013

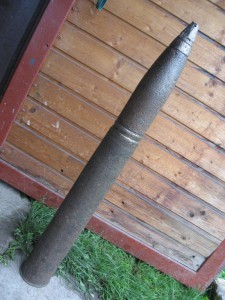

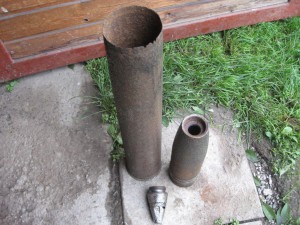

88x570R (111) náboj tříštivý s časovým zapalovačem_č.17



pro: FlaK 18/36/37 L/56



  naboj-88mm-flak_2438745044.jpg naboj-88mm-flak_2438745044_1.jpg

Verze 88mm L/56

Délka hlavně: 4930 mm

            FlaK 18 - první verze, jednodílná hlaveň

            FlaK 36 - první modernizace, umožňovala rychlejší manipulaci a lepší ovládání, některé kanóny byly vybaveny ochranným štítem pro obsluhu, dvojdílná hlaveň

            FlaK 37 - další modernizace, byl vybaven systémem přenosu cílových údajů

            KwK 36 – tanková verze pro tank Tiger

Nábojnice 6347 ( 88 x 570R ) je plněna trubičkovým diglikolovým prachem (2,90 kg Digl.R.P.-KO-D 450x4,9/2,1 ) a má elektrický zápalkový šroub C/22.
Tělo střely je černé barvy , balistická kukla je černá s bílou špičkou, na těle je bíle šablonována série, data výro-by a označení kódu trhaviny (92).

Munice všech variant osmaosmdesátek byla tvořena jednotným nábojem, tj. střela byla zalisována v nábojnici a byla nabíjena jako celek.Střely byly prakticky totožné pro všechny varianty (s vyjímkou protiletadlových se zapalovači Zeit.Z.), naopak nábojnice představovaly markantní rozlišovací prvek jednotlivých typů kanónu.
Prakticky používaly jak Flak 18, 36 a 37, tak tankový kanón Kwk 36 jeden typ nábojnice (88x570R, dno 111,5mm),lišily se zápalkovým šroubem (Flak perkusní C/12,tankové elktrický C/22)- tudíž nebyly vzájemně zaměnitelné.

Munice pro 8.8cm L/56:

Náboj Panzergranatpatrone 39 Kw.K.36 – protipancéřový náboj se stopovkou a s trhavinou
Jednotný, protipancéřový náboj se stopovkou. Náboj se používá v boji jako nosič průbojného účinku zakončeného tříštivým efektem zejména proti tankům a jiným pancéřovaným cílům. Samotná střela je složena ze silnostěnného ocelového těla, které má dvě vodící obroučky, obsahuje 64g trhaviny H10 a ve dně je našroubován zapalovač Bd.Z.5127 se stopovkou. Na předním ogivalu těla střely je přiletovaná makarovova čepice na které je přilisována dutá plecho-vá balistická kukla

8,8 cm Pzgr. 40 (Panzergranate 40) – protipancéřový náboj se stopovkou bez trhaviny

8,8 cm náboj pro Flak 36 a 41 (Flugabwehrkanone).

Jednotný, protipancéřový náboj se stopovkou bez trhavinové náplně s tvrdým jádrem Určený proti pancéřovaným vzdušným i pozemním cílům. Náboj se používá v proti vzdušném boji jako nosič průbojného účinku, zejména proti pancéřovanému draku letadla. Samotné tělo střely je složeno z ocelového těla, které má dvě měděné vodící obroučky a ve svém dně sací dutinu se stopovkou a ve svém středu má uloženo karbidwolframové jádro přidržované plastickou čepičkou. Na těle je nasazena další část těla s sestřeďovacím nákružkem na kterém je přilisována dutá plechová balistická čepička .

 8,8 cm Sprgr.Patr.L/4.5 (Kz) – tříštivý s hlavovým zapalovačem Zt.Z.s/30

(Sprenggranate Patrone Ladung/4.5 (Kz)) 8,8 cm náboj pro Flak 18; 36 a 37 (Flugabwehrkanone).

Tento nejrannější model , Flak 18, používal jednotnou hlaveň s délkou 56 ráží, v označení 88/L56.Protiletecký kanón, který měl dostřel až 10 600 m s kadencí 15 – 20 ran za minutu.

Jednotný, tříštivý bez stopovky s hlavovým mechanicky časovaným zapalovačem Zt.Z.s/30. Určený proti vzdušným cílům. Náboj se používá v proti vzdušném boji, jako nosič trhavého a střepinového účinku, zejména proti draku letadla a kabiny pilota. Samotné tělo střely je silnostěnné plněno Amatolem 40/60 s počinkou C/98 Np. Nábojnice značena 8,8 cm Flak 18 je plněna trubičkovým diglykolo-vým prachem (2,95kg Dig.R.P.500x4,5/2,75) nebo (2,55kg Ngl.R.P.495x5,5/2,75) a má úderníkový zápalkový šroub C/12.


8,8 cm Hlgr. 39 Flak –kumulativní protipancéřový

(Hohlladunggranate 39 Flak)

8,8 cm náboj pro Flak 18; 36 a 37 (Flugabwehrkanone), dále pro KwK (Kampfwagenkanone) a PaK. (Panzerabwehrkanone).

Jednotný, protipancéřový kumulativní náboj se stopovkou Trhavinovou náplní byl hexogen (H5). Určený proti pancéřovaným vzdušným i pozemním cílům. Náboj se používá v proti vzdušném a protitankovém boji jako nosič průpalného účinku, zejména proti pancéřovanému draku letadla. Samotné tělo střely je složeno z válcového ocelového těla střední síly, které má dvě FES vodící obroučky a ve dně nálitku přišroubovanou stopovku, přední ogival je dutý hliníkový s hlavovým zapalovačem. Kumulativní číška je polokulovitého tvaru s prodlouženým dutým nástavcem usměrňující plamen roznětky do centrální trubice na jejímž dně je rozbuška 3001 a počinka č.40. Na dně střely je vyrovnávací skleněná vložka.

Nábojnice značena 8,8 cm Flak 18 je plněna trubičkovým diglykolovým pra-chem (2,95kg Dig.R.P.500x4,5/2,75) nebo nitroglycerinovým prachem (2,55kg Ngl.R.P.495x5,5/2,75) a má úderníkový zápalkový šroub C/12.


8,8 cm Pzgr.39 nebo 39-1 Patr. 41 - protipancéřový náboj s trhavinou a se stopovkou

(Panzergranate 39 Patrone 41)

8,8 cm náboj pro Flak 36 a 41 (Flugabwehrkanone).

Jednotný, protipancéřový náboj se stopovkou v zapalovači a s trhavinovou náplní Určený proti pancéřovaným vzdušným i pozem-ním cílům. Náboj se používá v proti vzdušném boji jako nosič průboj-ného účinku zakončeného tříštivým efektem, zejména proti pancéřo-vanému draku letadla. Samotné tělo střely je složeno ze silnostěnné-ho ocelového těla, které má dvě měděné vodící obroučky a ve svém dně namontovaný zapalovač se stopovkou na předním ogivalu těla střely je přilisována makarova čepice na které je přilisována dutá ple-chová balistická čepička .

Nábojnice značena 8,8 cm Flak 41 je plněna trubičkovým gudulovým prachem (5,5 kg GU.R.P.740x4,2/1,5) a má elektrický zápalkový šroub C/22.

Zdroj: Václav Bilický – Munice Německo WW2


88mm kanón FlaK se stal významnou zbraní nacistického Německa v druhé světové válce. Původně protiletadlový kanón našel v době války široké uplatnění. FlaK je zkratkou německého slova Flugabwehrkanone anebo Flugzeugabwehrkanone (tj. protiletecký či protiletadlový kanón, doslova kanón protiletecké či protiletadlové obrany).

Pro svou účinnost byl kanón v pozměněné podobě instalován pod označením 8,8cm-KWK 36 L/56 do tanků Tiger. FlaK však byl zejména používán k tomu, k čemu byl původně určen, a to byla protivzdušná obrana. Stal se páteří protivzdušných baterií, které chránily německá města, průmyslové podniky a infrastrukturu před bombardováním spojenců.



220px-8-8-cm-flugabwehrkanone_37.8.8_cm_anti-aircraft_cannon_37.jpg  flak18-36.jpg

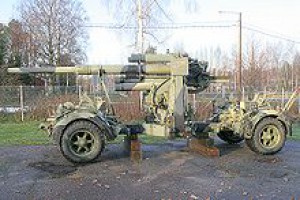

8,8-cm-Flugabwehrkanone_37  8.8cm L/56              Flak18-36

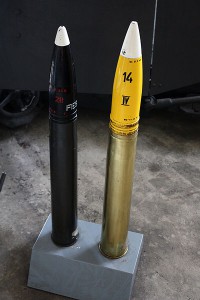

hlavovy-zapalovac-na-munici-88-flak--2117651337-_1.jpeg  88mm_flak_400px-panzermuseum_munster_2010_0095.jpg

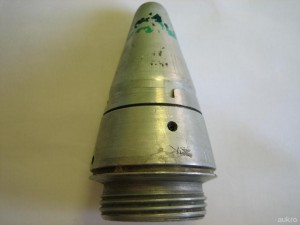

 Hlavový zapalovač na munici 88mm FLAK

















Komentáře

Přidat komentář

Přehled komentářů

Upřesnění

(Biden, 20. 2. 2013 15:23)

8,8 cm Sprgr.Patr.L/4.5 (Kz)
(Sprenggranat-Patrone L/4.5 (Kz))

8,8 cm jednotný náboj pro Flak 18; 36 a 37 . Tento nejrannější model , Flak 18, používal jednotnou hlaveň s délkou 56 ráží, v označení 88/L56.Protiletecký kanón, který měl dostřel až 10 600 m s kadencí 15 – 20 ran za minutu byl poprvé použit ve Španělské občanské válce, ale později se ostatní typy používaly na všech frontách kde válčilo Německo. V srpnu 1944, bylo použito 10 704 Flaků 18, 36 a 37. Kvůli nárůstu amerických a britských bombardovacích náletů během let 1943 a 44, byla většina z těchto zbraní užívaná pro leteckou obranu.
Jednotný náboj s tříštivou střelou bez stopovky s hlavovým mechanicky časovaným zapalovačem Zt.Z.s/30..... Určený k boji proti vzdušným cílům. Samotné tělo střely je silnostěnné plněno cca 780g Amatolu 40/60 s počinkou C/98 Np. Nábojnice 6347 (88x570R) značena 8,8 cm Flak 18 je plněna trubičkovým diglykolovým prachem (2,510kg Dig.R.P.8. 460x5,5/2,75) a má úderníkový zápalkový šroub C/12.
Tělo střely je žluté barvy s černým šablonováním série, data výroby, označení kódu trhaviny .

Zde je celkem dobrá pomůcka k německému děl.střelivu :
www.expozice-ralsko.estranky.cz/file/58/dg-nemecko-konecny-1.pdf
