75x640R (122) náboj_č.72

2. 8. 2013

75x640R (122)_KwK42 L70_Panther_ náboj_č.72



nabojnice-7-5cm-kwk-42-l70.jpeg strela-7-5cm-kwk-42-l70_2.jpg



strela-7-5cm-kwk-42-l70_4.jpg strela-7-5cm-kwk-42-l70_5.jpg

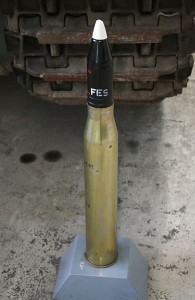

Sprenggranatpatrone 42

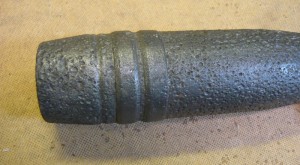

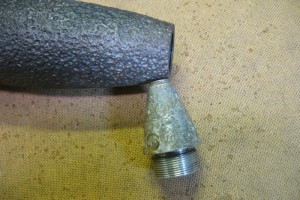

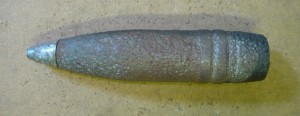

Jednotný trhavý náboj. Náboj je používán v pozemním boji k ničení živé síly, nepancéřovaných vozidel a polního opevnění.Zapalovač hlavový kl.A.Z.23. Samotné tělo střely je silnostěnné s protaženým předním ogivalem a má dvě FES vodící obroučky. Téměř do poloviny délky granátu zasahuje počinka C98 která dále pokračuje vyvíječem kouře z červeného fosforu Raucheniwickler No.8. Střela má hmotnost 5,74kg při náplni 690 g litého TNT

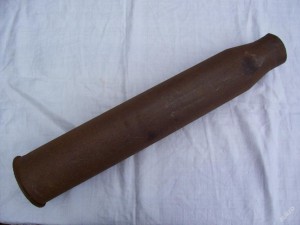

Nábojnice značena 7,5cm KwK.42 (6387) je plněna trubičkovým diglykolovým prachem (1900g. Digl.R.P.G-06,(500-6/4)) a má elektrický zápalkový šroub C/22. Délka celého náboje je 929,2mm, délka nábojnice 640mm s průměrem dna 123,2mm
(použito  z komentáře návštěvníka jménem Biden)

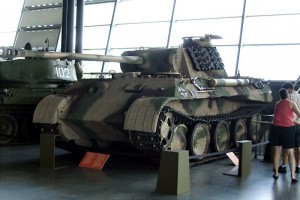

Tank Panther představoval německou reakci na ruský tank T-34/76. Překonával jej jak silou pancíře, tak zejména výkonností a přesností děla 7,5 cm KwK 42 L/70, tento náskok však byl brzy z velké části dohnán novou verzí jeho ruského protějšku T-34/85.

 Vývojem nového středního tanku byla pověřena firma MAN v čele s hlavním konstruktérem Ing. Paulem Wiebickim. Ta už 17 týdnů po začátku práce na projektu vyrobila 3. února 1942 první prototyp tanku Panther. Nový tank byl poháněný motorem Maybach HL 210P45 s výkonem 475 kW. Trup a věž měly svařovanou konstrukci z ocelových plátů. Věž s šestiúhelníkovým půdorysem byla umístěna v blízkosti těžiště, otáčela se spolu se sedadly posádky, buď hydraulicky, nebo v případě selhání ručně. V zadní části pancéřování věže byl kruhový únikový otvor. Na vrchu byly umístěny periskopy, ventilátor a velitelská věžička. Boky věže měly sílu 45 mm, čelo 80 až 100 mm. Boční a zadní stěny trupu byly chráněny pancířem o síle 40 mm, čelní stěna 80 mm. Dno korby a vrch věže měly sílu 16 mm. Podvozek se skládal z osmi pojezdových kol, z napínacího a hnacího kola v dvou řadách. Pásy se skládaly z 86 článků a jejich šířka byla 660 mm. Tank byl kvalitně odpružený a na tu dobu poskytoval velký komfort. Výzbroj tvořil 75mm kanón 7,5 cm KwK 42 L70 vybavený úsťovou brzdou a dva kulomety MG 34.



75cm-kwk42_panther_panzermuseum_munster.jpg pz-v-panther.jpg









Komentáře

Přidat komentář

Přehled komentářů

Sprenggranatpatrone 42

(Biden, 3. 2. 2015 21:24)

O tanku plno údajů -o náboji nic :-)
Jednotný trhavý náboj. Náboj je používán v pozemním boji k ničení živé síly, nepancéřovaných vozidel a polního opevnění.Zapalovač hlavový kl.A.Z.23. Samotné tělo střely je silnostěnné s protaženým předním ogivalem a má dvě FES vodící obroučky. Téměř do poloviny délky granátu zasahuje počinka C98 která dále pokračuje vyvíječem kouře z červeného fosforu Raucheniwickler No.8. Střela má hmotnost 5,74kg při náplni 690 g litého TNT
Nábojnice značena 7,5cm KwK.42 (6387) je plněna trubičkovým diglykolovým prachem (1900g. Digl.R.P.G-06,(500-6/4)) a má elektrický zápalkový šroub C/22. Délka celého náboje je 929,2mm, délka nábojnice 640mm s průměrem dna 123,2mm

Re: Sprenggranatpatrone 42

(FA, 5. 2. 2015 14:21)

Dobrý den. Děkuji za informace. Chci jen podotknout - jsem si vědom toho, že neuspokojím svým psaním všechny. Ale tady chci především prezentovat fotky svých nábojů a nábojnic, ostatní informace jen jako doplněk. A na rozepisování se o všem mám málo času. A předpokládám, že Vaše informace pocházejí od pana Bilického - i já je používám, ale mám omezené množství času vše zpracovat. Proto Vám děkuji za pomoc.
S pozdravem
Srnec
