75x495R (111) náboj_č.20

19. 1. 2013

75x495R (111) náboj_č.20

pro: kanón KwK 40 L/43







7.5 cm KwK 40 či StuK 40 (7.5 cm Kampfwagenkanone 40, tj. 7.5 cm Kanón bojového vozidla 40) byl německý kanón ráže 7,5 cm z druhé světové války. Býval zpravidla namontovaný na německém středním tanku Panzer IV (počínaje verzí Pz IV F2) nebo na útočném děle StuG III. U děla StuG III byl součástí první opravdu přezbrojené verze StuG III Ausf. F z roku 1942.[1] Při nasazení na útočné dělo se kanón nazýval Sturmkanone 40 (StuK 40, tj. Útočné dělo 40).[2] Předchůdcem KwK40 a StuK40 bylo protitankové dělo 7.5 cm Pak 40. Oproti Pak 40 používaly kanóny KwK40 a StuK40 kratší munici, což umožňovalo snadnější skladování. Spolu s protitaknkovým PaK 40 patřil KwK 40 k nejpoužívanějším protitankovým zbraním německého Wehrmachtu

7,5cm KwK 40 L/43, DH-3281mm

Panzerkampfwagen IV Ausf. F2/G, SdKfz.161/1

               Sturmgeschütz III (StuG III) Ausf. F, SdKfz.142/1

               KV-1 (úprava ukořistěných ruských tanků)

Munice:            Pzgr. Patr. 39 KwK 40 (Armour Piercing Capped Ballistic Cap High

Explosive round)

                          Pzgr. Patr. 40 KwK 40 (Armour Piercing Composite Rigid)

                          Gr. Patr. 38 HL/B KwK 40 (High Explosive Anti-Tank)

Gr. Patr. 38 HL/C KwK 40 (High Explosive Anti-Tank)



7,5cm KwK 40 L/48, DH-3615mm

            Panzerkampfwagen IV Ausf. G (Verze G, poslední ve výrobě.), SdKfz.161/2

            Panzerkampfwagen IV Ausf. H, SdKfz.161/2

            Panzerkampfwagen IV Ausf. J, SdKfz.161/2

            Sturmgeschütz III (StuG III) Ausf. F/8, SdKfz.142/1

            Sturmgeschütz III (StuG III) Ausf. G, SdKfz.142/1

            Sturmgeschütz IV (StuG IV), SdKfz.167

Munice:            Pzgr. Patr. 39 KwK 40 (Armour Piercing Capped Ballistic Cap High

Explosiveround)

                         Pzgr. Patr. 40 KwK 40 (Armour Piercing Composite Rigid)

                         Gr. Patr. 38 HL/B KwK 40 (High Explosive Anti-Tank)

                         Gr. Patr. 38 HL/C KwK 40 (High Explosive Anti-Tank)

                         7.5 cm Sprgr.Patr.34 KwK 40 (High Explosive) L/48

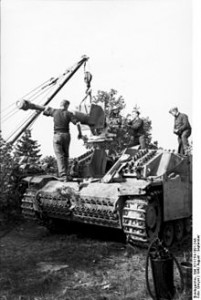

220px-bundesarchiv_bild_101i-154-1991-24a-_russland-_sturmgeschutz-_ausbau_der_kanone.jpg

Verze L/43 se používala na vozidlech Panzer IV a StuG III od února 1942 do srpna 1942. Všech 225 vozidel Panzer IV F2 bylo vyzbrojeno 7.5 cm KwK 40 L/43

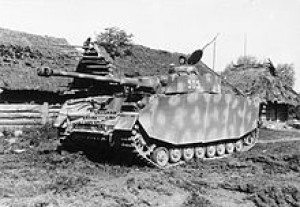

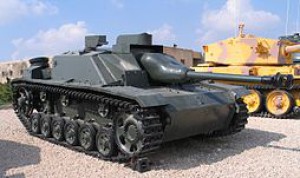

220px-bundesarchiv_bild_101i-088-3734a-19a-_russland-_panzer_iv.jpg stug-iii-latrun-2.jpg

Panzer IV                                                                       StuG III













Komentáře

Přidat komentář

Přehled komentářů

Upřesnění

(Biden, 20. 2. 2013 13:47)

Panzer Granat-Patrone 39. KwK 40
Německý tank PzKpfw IV byl vylepšován po celou dobu výroby. K hlavním změnám ve výzbroji došlo až na sklonku roku 1941 v souvislosti s vyhodnocením poznatků akce Barbarossa v Rusku. Verze Ausf. F2 byla vyzbrojena dlouhohlavňovým kanónem KwK 40 L/43 ráže 75 mm, který střílel protipancéřové granáty s úsťovou rychlostí 740 m/s, což mu umožňovalo probíjet pancíř o tloušťce 89 mm skloněný na úhel 30° na vzdálenost 500 m. Účinnost z tohoto kanónu vypáleného protipancéřového granátu byla natolik blízká účinnosti 75mm kumulativní střely, že vyšší přesnost a větší možnost zásahu, způsobené vyšší rychlostí, dovolily tomuto tanku srovnávat se s T-34, nemluvě o tehdejších britských nebo amerických tancích M4 Sherman. V roce 1942 pak byl zavedena verze Ausf. G s ještě o něco delším kanónem KwK 40 L/48 ráže 75 mm, který střílel granáty úsťovou rychlostí 750 m/s, což mu při standardním sklonu a vzdálenosti umožňovalo probít pancíř silný 92 mm.

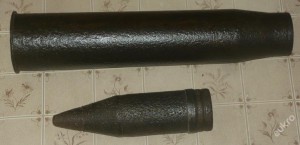

7,5 cm náboj Pzrgr Patr.39 pro KwK40 (Kampfwagenkanone) a Stu.G.40 (Sturm Geschutz),
Jednotný, protipancéřový náboj se stopovkou, určený proti pancéřovaným pozemním cílům. Náboj se používá v protitankovém boji jako nosič průbojného účinku, s tříštivým efektem zejména proti těžce pancéřovaným cílům s průnikem až 100 mm na vzdálenost 500m. Samotné tělo střely 7,5cm Pzgr.39 je složeno z masivního válcového ocelového těla, které má jednu FES vodící obroučku, přední ogival je opatřen makarovou čepicí a dutou balistickou kuklou. Trhavinovou náplní střely bylo 20g Hexogenu nebo pentritu s voskem. Dnový zapalovač s integrovanou stopovkou je Bd.Z. 5103.
Nábojnice 6339 (75x495R dno 111,5mm) značena 7,5cm KwK.40 je plněna trubičkovým diglykolovým prachem (2,43 kg Digl.R.P.-G1 370/420x3,8/1,5) a má elektrický zápalkový šroub C/22.
