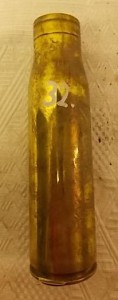

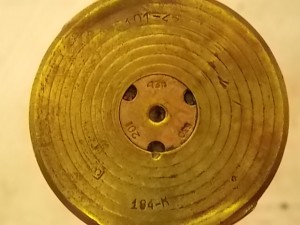

37x195_nábojnice_č.32

Náboj 37x195 byl vyvinut pro kanón Špitalného Š 37. Zkušebně byl namontován do bitevníků LaGG 3 a Il 2. Ukázal se však jako nespolehlivý. Pokusný Š 37 byl nahrazen spolehlivějším NS 37 Nudelmana a Suranova , který se v roce 1942 také účastnil soutěže o letecký kanón ráže 37 mm. Ten měl hmotnost 150 kg, délku 3400 mm a střílel 250 -260 ran/min. Prorážel pancíř 40 mm. V říjnu 1942 byl přijat do výzbroje. Během tří měsíců se podařilo rozjet sériovou výrobu a od jara 1943 se kanón NS-37 začal montovat do letounů LaGG-3, Jak-9 T, SU 8 a také do bitevních strojů Il-2. Jeho dynamický účinek na letoun byl značný, takže piloti byli trénování na střelbu dávkou pouze do tří výstřelů. Později byl nahrazen kanónem N 37 (např. v letounu IL-10). Při konstrukci kanónu NS-37 byl brán zřetel hlavně na zmenšení účinků střelby na vlastní letoun. Činnost automatiky tohoto kanónu byla založena na využití krátkého zákluzu hlavně, čímž se celkově podařilo zmenšit namáhání lafetace kanónu i celé konstrukce letadla. Dále se konstruktéři zaměřili na prodloužení doby provozu bez čištění a mazání a také na jednoduché a bezproblémové zásobování kanónu náboji. Sériový kanón NS-37 se vyznačoval velmi spolehlivou funkci automatiky, poměrně nízkou hmotností a na danou ráži vysokou kadencí.

Kanón NS-37 :

Ráže: 37 mm

Délka zbraně: 3 400 mm

Délka drážkované části hlavně – 2150 mm, 16 drážek,

Hmotnost zbraně 160 kg /zástavba do křídla/, 171 kg /zástavba do motoru/

Kadence : 250 r/min

Úsťová rychlost : 880 - 900 m/s

Hmotnost náboje: 1 280 - 1600 g

Hmotnosti střel (tříštivá) - 720 g, hmotnost trhaviny - 216 g, hmotnost náboje - 1600 g

Počáteční energie Eo - 280 kJ

Funkční princip - krátký zákluz hlavně (215 mm), nabíjení a natahování stlačeným vzduchem

min 3,0 MPa (30 atm.), spouštění elektromagnetické .

Používaná munice :

37 mm tříštivý-zápalný s nárazovým zapalovačem

Hmotnost náboje : 1 280 g

Hmotnost střely : 735 g

Délka náboje : ??? mm

Úsťová rychlost : 900 m/s

37 mm protipancéřový-zápalný se stopovkou

Hmotnost náboje : 1 280 g

Hmotnost střely : 735 g

Délka náboje : ??? mm

Úsťová rychlost : 900 m/s

Na 200 m probíjí 50 mm pancíř pod úhlem 90°, na 500 m probíjí 30 mm pancíř pod úhlem 45°. Svítící stopa je viditelná do vzdálenosti 800 m.

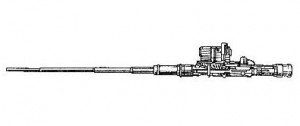

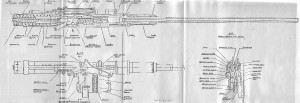

Kanón NS-37 ráže 37 mm :

zdroje: www.detektorweb.cz

www.forum.valka.cz

www.airpages.ru

Anthony G. Williams
