25×137 (38)_ Oerlikon,Bushmaster, GAU_NS_č.42

6. 12. 2013

25×137 (38)_ Oerlikon,Bushmaster, GAU_NS_č.42

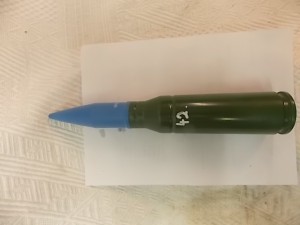

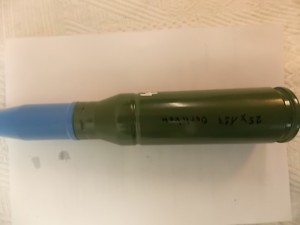

dscn5321.jpg dscn5322.jpg

25×137 (38)_ Oerlikon,Bushmaster, GAU_NS_č.42



Ražba na dně:          007

                                   BM  87

Zápalka:         SF  40  77

Barba nábojnice:      zelená

Bílý tisk na modré střele:     BMO  12 - 88



Náboj se používá v celé řadě zbraní, ať už s jednou hlavní, nebo rotačních svazcích, např. Švýcarský Oerlikon KBA, M242 Bushmaster, GAU-12/U, GAU-22/A, 25M811, Francouzský Giat M811.



25mm GAU-12/U Equalizer



Z GAU-13/A vychází kanón GAU-12/U Equalizer. Nejmladší dítko v rodině rotačních kanónů vyráběných firmou General Electric. Pět hlavní ráže 25 mm. Vysoká proměnná kadence do 4 200 ran za minutu, výborné balistické vlastnosti díky vysoké úsťové rychlosti střely. Hmotností i rozměry je velmi podobný M61A1, výkonnost je ale samozřejmě díky již zmíněným údajům vyšší. Pneumatický motor zajišťuje vnější pohon mechanismu. Reverzní způsob vybíjení. GAU-12/U je ve výzbroji letounu AV-8B Harrier II, na kterém je nesen ve dvou kontejnerech umístněných na spodní části trupu. Vlevo je kanón, vpravo zásobník s 300 kusy munice. Cena kanónu před deseti lety byla 174 200 USD.

Jako nevýhoda zbraní pracujících na Gatlingově principu je uváděno, že své maximální kadence dosahují až po určité době, kterou potřebují pro rozběh rotace svazku na maximální úhlovou rychlost. Rozběh trvá od 0,3 do 0,55 sekundy, dle typu zbraně. Ovšem od této doby střílejí. Kadence kanónu GŠ-23 (dvě hlavně, ráže 23 mm, výzbroj MiGu-21, 23) 3 000 ran za minutu dosahuje M61A1 Vulcan před 0,2 sekundy a dále zrychluje na svých 6 000 - 6 600 ran/min. Gatlingy jsou díky více hlavním těžší a díky externímu pohonu rozměrnější. Předností je vysoká kadence, dlouhá životnost, vynikající spolehlivost.



Tabulka TTD nejčastěji používaných leteckých kanónů pracujících na Gatlingově principu:

Zbraň / Charakteristika

M61A1 Vulcan

M 197

GAU-8/A Avanger

GAU-13/A

GAU-12/U Equalizer

Ráže (mm)

20

20

30

30

25

Počet hlavní

6

3

7

4

5

Hmotnost střely (kg)

0,1

0,1

0,369 HEI
0,426 API

0,369 HEI
0,426 API

0,18 HEI
0,15 APDS

Úsťová rychlost střely (m/s)

1 036

1 036

1 050 HEI
988 API

1037 HEI
987 API

1 097

Kadence (ran/min)

6 000 - 6 600

400 - 3 000

2 100, 4 200

až 3 000

proměnná do
4 200

Hmotnost zbraně (kg)

120

58,87

281,2

136

122

Délka zbraně (mm)

1 875

1 827

2 883

2 794

2 134

Průměr pouzdra zbraně (mm)



274

kolem 330

304

279

Čas rozběhu (s)

0,3 (až 0,4)

0,2

0,55



0,4

Pohon

Hydro, elektro

elektro

2 x hydro

pravděpod. hydro

pneu. elektro

Zásobování

bezpásové

pásové i bezpásové

bezpásové

bezpásové

bezpásové

Rozptyl (mrad) (80 % zásahů) v kuželi

8

8

5

5 (?)

6

Zdroj:

www.valka.cz

wikipedie

25mm M242 Bushmaster

M242 Bushmaster je automatický kanón s jednou hlavní vyráběný od r.1972 dosud. Výrobce  Alliant Techsystems, Design McDonnell Douglas. Vyrobeno bylo přes 10.500 ks.

Váha zbraně:            119 kg (260 lb)

Celková délka:      2,527 mm (99.5 in)

Délka hlavně:  Overall: 2,672 mm (105.2 in)

Bore: 2,175 mm (85.6 in)

Rychlost střelby:        200rpm with 1hp or 500rpm with 8hp

Úsťová rychlost:        1,100 m / sec. (3,600 ft/s)

Efektivní dostřel:         3,000 m (9,800 ft)

Maximální dostřel:            6,800 m (22,300 ft)


Montován je např. do vozidla M2/M3 Bradley a je součástí řady zbraňových systémů válečných lodí..

Munice:

1.M791 Armor Piercing Discarding Sabot with Tracer

The APDS-T penetrates lightly armored vehicles, self-propelled artillery, and aerial targets such as helicopters and various slow-moving, fixed-wing aircraft.

2.M792 High Explosive Incendiary with Tracer and Self Destruct

The HEI-T can destroy unarmored vehicles and helicopters and suppress antitank missile positions and enemy squads out to a maximum effective range of 2,200 meters.

3.M793 Target Practice with Tracer

The TP-T cartridge is a fixed-type, percussion-primed training round that matches the High Explosive Incendiary with Tracer (HEI-T MK210) round ballistically. The TP-T's tracer is visible out to 2,000 meters, however, the round has a maximum effective range (accuracy-limited) of 1,600 meters.

4.M910 Target Practice Discarding Sabot with Tracer

The TPDS-T replicates the flight pattern of the M791 Armor Piercing Discarding Sabot with Tracer (APDS-T) round. The TPDS-T allows units to realistically practice sabot engagements.

5.MK210 High Explosive Incendiary with Tracer

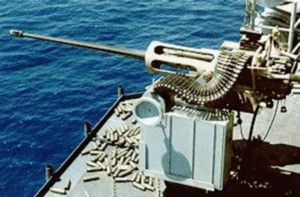

Used by the U. S. Navy in their Mk38 naval weapon system.

6.M919 Armor-Piercing, Fin-Stabilized Discarding Sabot With Tracer.

The APFSDS-T round penetrates light armored vehicles, self-propelled artillery, and aerial targets, which includes helicopters and slow-moving fixed-wing aircraft. the dart is made of depleted uranium



Zdroj: wikipedie

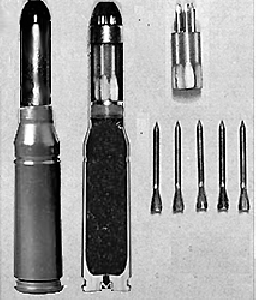

25expfllechette.gif 25apdst.jpg 25apdstprac.jpg

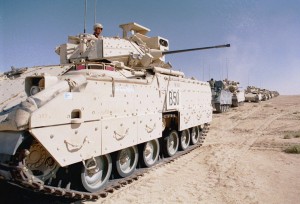

M2 Bradley
